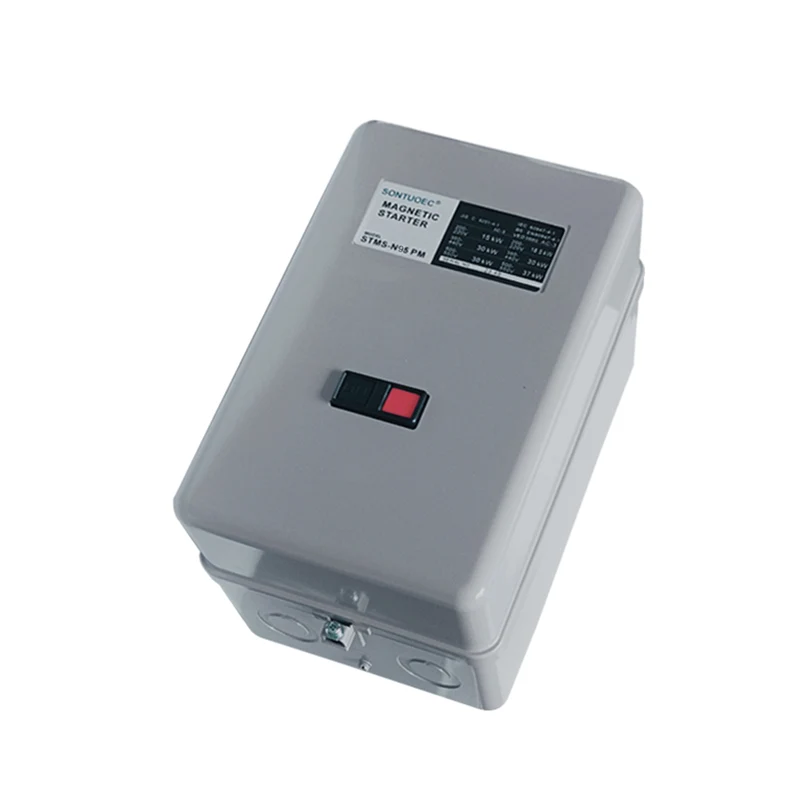

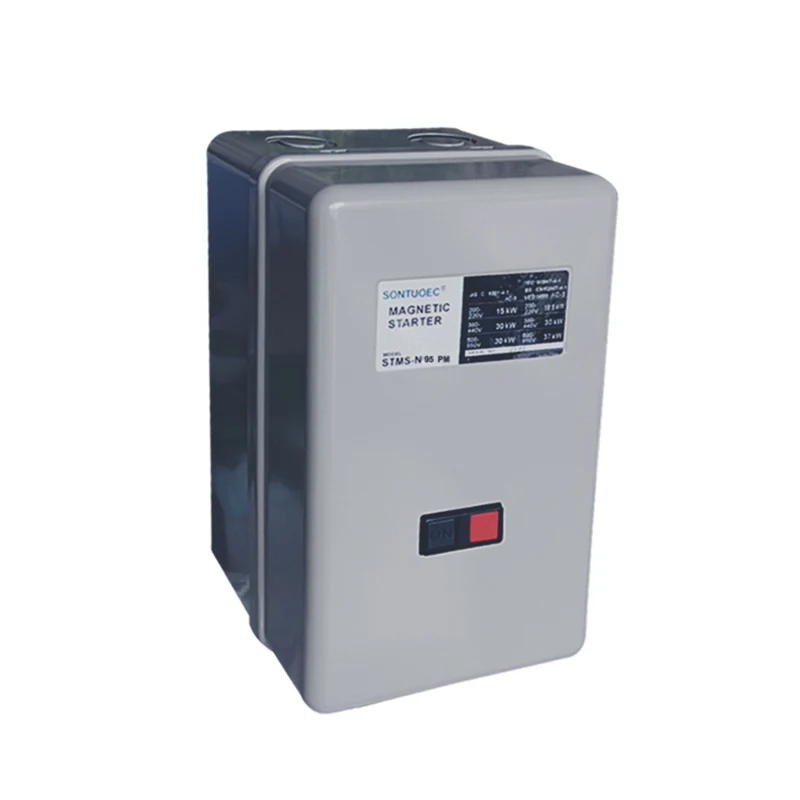

I-3 yesigaba 3 Starter yemoto ivula futhi ivale oxhumana nabo bamandla axhumeke ngokufana nemoto ngokusebenzisa oxhumana nabo bakagxeke ukubona ukuqala kwezimoto nokumisa ukulawula. Ngasikhathi sinye, futhi inomsebenzi wokuvikelwa okugcwele ngokweqile, ongasika ngokuzenzakalelayo umjikelezo lapho imoto ilayishwa kakhulu ukuvikela imoto emonakalweni.
Amapharamitha aphambili wezobuchwepheshe:
Ukuthayipha | I-STMS-N10 / 12 | I-STMS-N18 | I-STMS-N20 | I-STMS-N21 | I-STMS-N25 | I-STMS-N35 | I-STMS-N50 | I-STMS-N65 | I-STMS-N80 | I-STMS-N95 | |
I-KW / HP (AC-3) Amandla aphethwe (AC-3) IEC60947-4 |
I-220v | 2.2 / 3 2.7 / 3.5 | 3.7 / 5 | 4/ 5.5 | 4/ 5.5 | 5.5 / 7.5 | 7.5/10 | 15 / 18.5 | 18.5 / 22 | 22/30 | 30/35 |
I-380V | 2.7 / 3.5 4 / 5.5 | 5.5 / 7.5 | 7.5/10 | 7.5/10 | 11/15 | 15 / 18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Iphinde yaqala (AC-3) GB14048.4 |
I-220v | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
I-380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Ukubuyiselwa kokushisa kwamanje (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
I-Reted Reted Sountalged (v) 660 660 | |||||||||||
Ukuxhumana kwe-Auxicary AC-15 |
Thintana | -vamile | 1NO | 1no + 1nc | 2no + 2nc | ||||||
Iphinde yaqala (a) | I-220v | 1.6 | |||||||||
I-380V | 0.95 | ||||||||||
Ukulinganisa okuvamelana | I-LP30 | ||||||||||
Impilo yeMachin | 1000 | 500 |

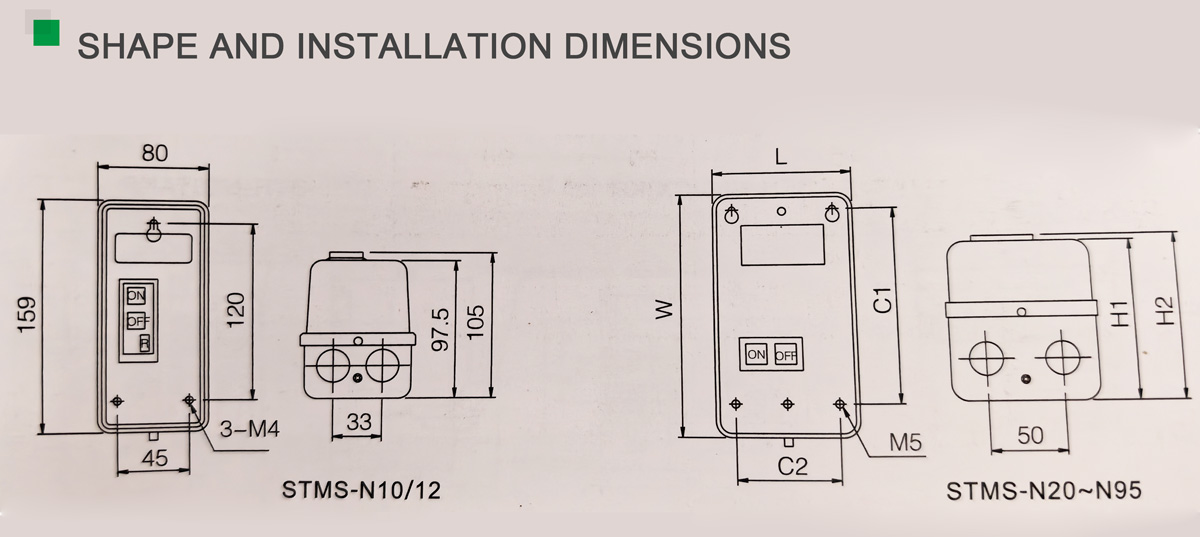

Ukuthayipha | L | W | H1 | H2 | C1 | C2 |
I-STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
I-STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
I-STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
I-STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Umgomo Wokusebenza

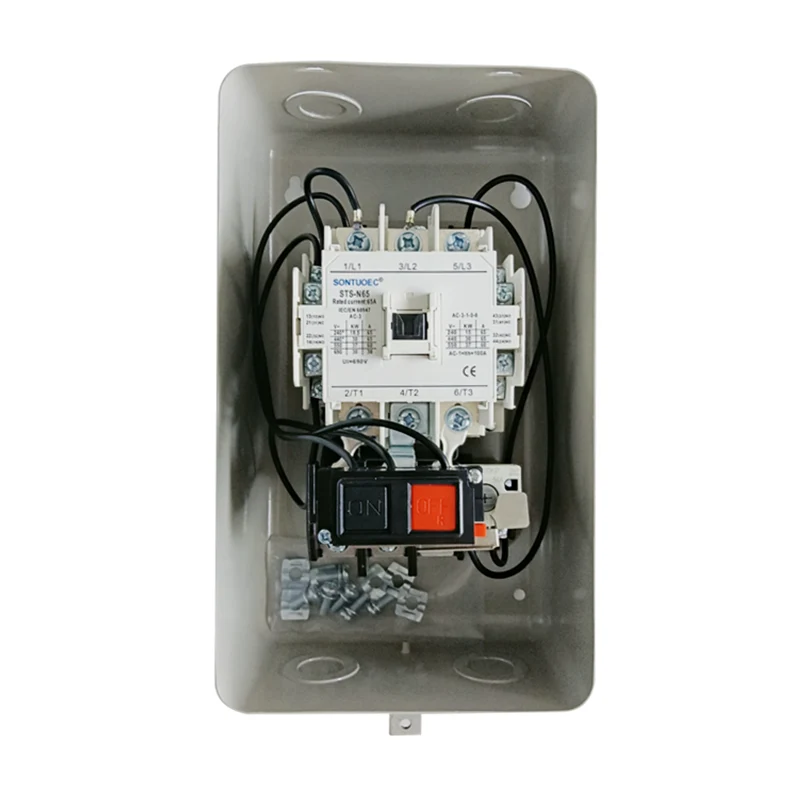

Umgomo osebenzayo we-Starter Statuden Motor Starter esekwe kwisimiso sokungeniswa kwe-electromagnetic. Lapho ikhoyili exhumana kahle kazibuthe inamandla, ikhiqiza amandla kazibuthe, adonsela i-armature ukwenza futhi avale oxhumana nabo, ngakho-ke avule amandla emoto. Lapho kunesidingo sokumisa imoto, ukuhanjiswa kwamandla kamagnetic oxhumana naye kunqunywe, amandla kazibuthe ayanyamalala, ama-armature ahlele kabusha, oxhumana nabo baphukile futhi ama-motor aphukile. Ngasikhathi sinye, ukudluliselwa okugcwele kuzoqapha okusebenzayo kwemoto, lapho okwamanje idlula inani elibekiwe, lizodala isivikelo esilayishwa ngokweqile futhi linqume umjikelezo.

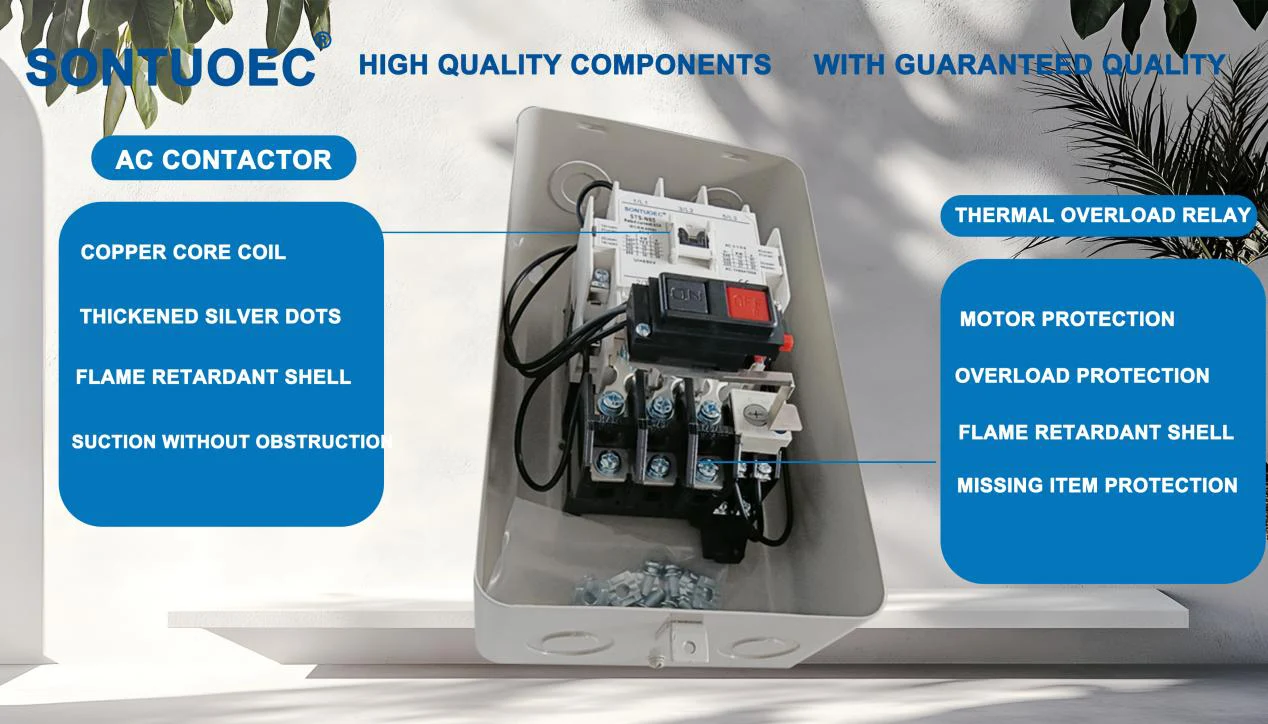

Umsebenzi wokuvikelwa okulayisha ngokweqile
Ukulawula Ukulawula: Ukulawulwa kokuqala kwemoto kutholakala ngoxhumana naye kazibuthe, onezici zokwenziwa zokwenziwa kanye nempilo yenkonzo ende.
Isakhiwo esihlangene
Izindlela eziningi zokulawula: ngokuya ngezidingo ezihlukile zohlelo lokusebenza, i-Standap Magnetic Motor Starter ingasetshenziswa ngezindlela eziningi zokulawula, njengokuqala okuqondile, isiqalo se-STAR-DELTA, ukuqala kwe-AutoTranformer, njalonjalo.
Izigaba ezintathu zesigaba se-magnetic zisetshenziswa kabanzi ezinhlelweni zezezimboni ezenzakalelayo zokulawula, izinhlelo zamandla kagesi, imishini yokwakha kanye nezinye izikhathi lapho ama-motors amathathu adinga ukuqala futhi ame khona. Ikakhulu emibuthanweni yokulawula izimoto edinga ukuqala kaningi nokuma, ukuvikelwa kwezigaba zezimoto ezibutheni ezintathu kubaluleke kakhulu.
Ukuthayipha | L | W | H1 | H2 | C1 | C2 |
I-STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
I-STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
I-STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
I-STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Ukuthayipha | L | W | H1 | H2 | C1 | C2 |
I-STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
I-STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
I-STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
I-STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Ukuthayipha | L | W | H1 | H2 | C1 | C2 |
I-STMS-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
I-STMS-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
I-STMS-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
I-STMS-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
